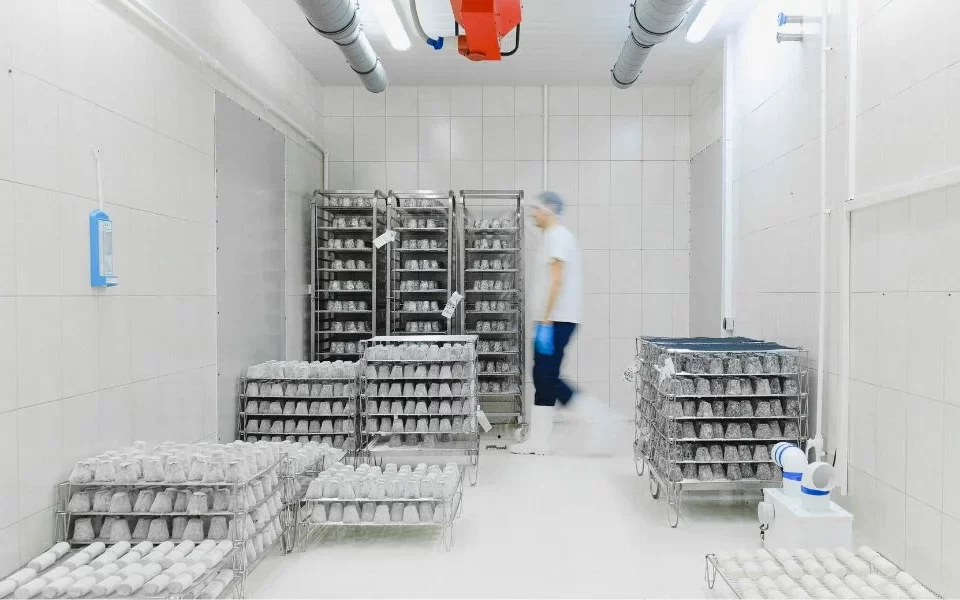

Qué equipos de refrigeración necesita un cuarto frío
Un cuarto frío es un espacio diseñado para mantenerse por debajo de la temperatura del entorno. Debido a esta diferencia térmica, el calor siempre tiende a fluir desde la zona de mayor temperatura hacia la zona de menor temperatura. Por ello, si el calor que entra al espacio refrigerado no se elimina de forma continua, la temperatura interior se elevará gradualmente hasta
cercarse a la temperatura ambiente.
Para evitarlo, el sistema de refrigeración debe tener la capacidad suficiente para retirar toda la ganancia de calor del cuarto frío y mantener las condiciones de temperatura requeridas para el producto o proceso.
Por esta razón, antes de definir qué equipos necesita un cuarto frío, es indispensable conocer la cantidad de calor que debe abatirse. Esta carga térmica determina el tamaño del sistema, la capacidad de los equipos y las especificaciones de componentes como evaporadores, unidad condensadora, paneles, puertas, controles, válvulas, tuberías e intercambiadores de calor.
¿Por qué es importante calcular la carga de refrigeración?
La carga de refrigeración es la cantidad total de calor que debe removerse del cuarto frío bajo condiciones de máxima demanda. Esta carga suele ser mayor cuando la temperatura exterior es alta, cuando se ingresan productos a temperatura ambiente o cuando existe una alta frecuencia de apertura de puertas.
Calcular correctamente la carga de refrigeración permite seleccionar equipos adecuados y evitar dos problemas comunes:
- Equipos subdimensionados, que no logran alcanzar o mantener la temperatura requerida.
- Equipos sobredimensionados, que pueden generar mayor inversión inicial, ciclos de operación ineficientes y costos innecesarios.
Un cuarto frío no debe diseñarse únicamente con base en dimensiones físicas. También deben considerarse producto almacenado, temperatura objetivo, aislamiento, puertas, infiltración de aire, iluminación, personas, motores, tiempo de operación y condiciones ambientales.
Tipos de carga térmica en un cuarto frío
La carga total de refrigeración está compuesta por diferentes fuentes de ganancia de calor. Identificarlas correctamente ayuda a dimensionar el sistema de forma más precisa.
Carga de transmisión
La carga de transmisión es el calor que entra al cuarto frío a través de paredes, piso y techo. Depende del aislamiento, espesor de paneles, temperatura exterior, temperatura interior y área de la envolvente.
Un aislamiento deficiente puede aumentar la carga térmica y obligar al sistema de refrigeración a trabajar más tiempo, elevando consumo energético y desgaste de equipos.
Carga por infiltración
La carga por infiltración se genera cuando aire caliente del exterior entra al cuarto frío a través de puertas abiertas, grietas, sellos deficientes o accesos mal diseñados.
Este tipo de carga puede ser muy relevante en operaciones con alto tráfico de personal, montacargas o movimiento frecuente de producto.
Carga del producto
La carga del producto es el calor que debe retirarse de los alimentos, materias primas o mercancías cuando ingresan al cuarto frío a una temperatura superior a la temperatura de almacenamiento.
Mientras mayor sea la cantidad de producto ingresado, su temperatura inicial y la velocidad requerida de enfriamiento, mayor será la carga de refrigeración.
Carga interna
La carga interna corresponde al calor generado dentro del espacio refrigerado por luces, motores eléctricos, personas, ventiladores, equipos auxiliares y actividades operativas.
Aunque puede parecer menor, esta carga debe considerarse para evitar errores de dimensionamiento.
Carga del equipo de refrigeración
Algunos componentes del propio sistema generan calor durante su operación, por ejemplo en procesos de recalentamiento, descongelación o funcionamiento de motores.
Esta carga también debe contemplarse dentro del cálculo total para asegurar que el sistema opere correctamente bajo condiciones pico.

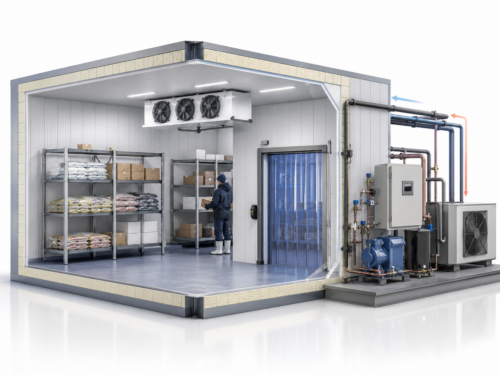

Equipos principales que componen un cuarto frío
Un cuarto frío puede variar según el tipo de producto, temperatura requerida, tamaño, sistema mecánico y refrigerante utilizado. Sin embargo, de forma general, suele incluir los siguientes componentes.
Evaporadores
Los evaporadores son responsables de absorber el calor dentro del cuarto frío. El refrigerante o fluido frío circula por el evaporador, mientras los ventiladores ayudan a distribuir el aire frío dentro del espacio.
La selección del evaporador depende de la capacidad requerida, temperatura de operación, tipo de producto, humedad, circulación de aire y condiciones sanitarias del espacio.

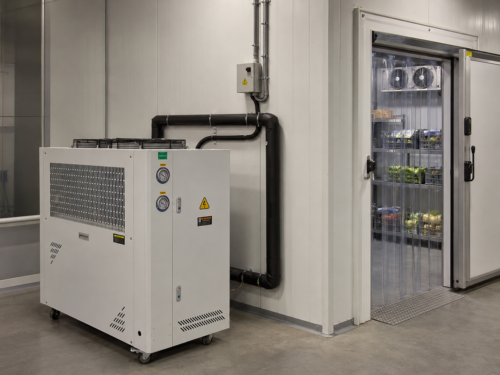

Unidad condensadora
La unidad condensadora permite rechazar el calor extraído del cuarto frío hacia el ambiente o hacia otro medio de disipación. Puede incluir compresor, condensador, ventiladores, controles y accesorios, dependiendo del diseño.
Su capacidad debe estar alineada con la carga térmica calculada y las condiciones ambientales del sitio.
Paneles de poliuretano
Los paneles aislados son parte fundamental de la envolvente del cuarto frío. Su función es reducir la entrada de calor desde el exterior y mantener la temperatura interior de forma estable.
Una mala selección de paneles, uniones deficientes o daños en paredes aisladas pueden reducir la eficiencia del sistema, aumentar el consumo energético y afectar la vida útil del producto almacenado.
Puertas y cortinas
Las puertas de acceso, puertas de servicio, puertas tipo reach in y cortinas hawaianas ayudan a controlar la entrada de aire caliente al cuarto frío.
Un diseño adecuado de accesos puede reducir infiltración, proteger el producto, mejorar la eficiencia energética y disminuir la carga sobre los equipos de refrigeración.
Tableros de control
Los tableros de control permiten operar, proteger y monitorear el sistema. Pueden incluir controladores de temperatura, protecciones eléctricas, sensores, alarmas, controles de deshielo y elementos de seguridad.
En cuartos fríos industriales, el control adecuado es clave para mantener estabilidad de temperatura, reducir fallas y facilitar mantenimiento.
Normas y referencias técnicas: ASHRAE, ANSI e IES
Para diseñar y operar cuartos fríos de forma eficiente, es recomendable considerar referencias técnicas reconocidas por la industria.
El estándar ANSI/ASHRAE/IES 90.1 establece criterios de eficiencia energética para edificios y puede ser relevante al evaluar la envolvente, aislamiento y desempeño energético de instalaciones de almacenamiento refrigerado.
Asimismo, el ASHRAE Refrigeration Handbook incluye información técnica útil para el diseño de instalaciones refrigeradas, selección de sistemas, protección contra congelamiento de piso, aislamiento, ventilación, seguridad y operación.
En instalaciones que utilizan refrigerantes, también deben considerarse criterios de seguridad asociados a ASHRAE 15, incluyendo colocación de equipos, ventilación, restricciones de puertas y conductos, monitoreo de refrigerante, alivio de presión, tuberías, señalización y otros aspectos relacionados con seguridad del sistema.
Estas referencias no sustituyen el diseño específico del proyecto, pero ayudan a establecer buenas prácticas y criterios técnicos para reducir riesgos, mejorar eficiencia y proteger la operación.
Factores de diseño para mejorar eficiencia y evitar sobrecostos
Un cuarto frío debe diseñarse como un sistema completo, no como una suma de componentes comprados por separado.
Para evitar sobrecostos, es importante considerar desde el inicio:
- Temperatura de almacenamiento.
- Tipo de producto.
- Carga térmica total.
- Capacidad requerida.
- Aislamiento de paredes, piso y techo.
- Tipo y frecuencia de apertura de puertas.
- Flujo de personas y producto.
- Sistema mecánico seleccionado.
- Refrigerante utilizado.
- Tuberías, válvulas e intercambiadores.
- Ingeniería de control.
- Seguridad industrial.
- Mantenimiento.
- Futuras ampliaciones.
Dependiendo del sistema implementado, ya sea expansión directa, recirculación de líquido, agua helada u otra configuración, cambiarán las especificaciones de tuberías, válvulas, intercambiadores y controles.
Por eso, realizar un proyecto ejecutivo con ingeniería completa puede evitar errores de selección, retrabajos, equipos incompatibles y costos mayores en etapas posteriores.
Reglas de oro para el mantenimiento de un cuarto frío
El mantenimiento de un cuarto frío es fundamental para proteger el producto, reducir mermas y evitar paros operativos. En este tipo de instalaciones, el tiempo es crítico: una falla puede afectar mercancía almacenada, disminuir calidad, generar pérdidas económicas o comprometer la cadena de frío.
Control de limpieza y riesgos microbiológicos
Una de las principales causas de merma en productos alimentarios es el crecimiento de microorganismos. Por ello, se recomienda establecer programas de limpieza con productos adecuados para superficies, evaporadores, condensadoras, accesos y zonas críticas.
También es importante verificar la compatibilidad de los desinfectantes con los materiales del cuarto frío y de los equipos, ya que ciertos químicos pueden generar corrosión en metales como cobre, fierro o estaño.
Control de humedad y moho
El exceso de humedad puede favorecer crecimiento de moho, deterioro de estructuras, oxidación, corrosión y contaminación cruzada.
Mantener drenajes limpios, controlar condensación, revisar sellos y asegurar ventilación adecuada ayuda a preservar la integridad del cuarto frío.
Revisión de intercambiadores y equipos
Cuando los equipos no logran abatir la temperatura, el problema puede estar relacionado con intercambiadores de calor, serpentines sucios, ventiladores, condensadores, tratamiento de agua, purgado de líneas o desincrustación en sistemas evaporativos.
Una bitácora de mantenimiento predictivo ayuda a identificar problemas antes de que se conviertan en fallas mayores.
Revisión de lubricantes y humedad en el sistema
En sistemas de refrigeración, la interacción entre lubricantes y refrigerante debe analizarse con cuidado. La presencia de humedad puede indicar fugas, contaminación o problemas internos en el sistema de compresión.
El control de humedad y la correcta selección de lubricantes ayudan a proteger compresores y componentes críticos.
Inspección eléctrica y de control
Los cuartos fríos pueden presentar fallas en dispositivos eléctricos, sensores o cableado cuando los materiales no fueron seleccionados adecuadamente para bajas temperaturas o alta humedad.
Por ello, se recomienda revisar tableros, conexiones, sensores, controles, alarmas, cableado y protecciones eléctricas de forma periódica.
Relación entre cuartos fríos, chillers y sistemas de agua helada
En algunos proyectos, los cuartos fríos pueden operar con sistemas de expansión directa, recirculación de líquido, amoníaco, CO₂, halocarbonos o sistemas basados en agua helada, dependiendo de la temperatura requerida y del diseño de la instalación.
Los chillers industriales pueden ser parte de soluciones de agua helada para procesos de enfriamiento, almacenamiento, respaldo temporal o aplicaciones donde se requiere estabilidad térmica.
Además, en instalaciones críticas, contar con capacidad adicional de enfriamiento o respaldo puede ayudar a evitar pérdidas de producto durante mantenimiento, fallas o incrementos de demanda.
¿Cómo ayuda Grupo TECSIR en proyectos de enfriamiento industrial?
En Grupo TECSIR apoyamos a empresas que requieren soluciones de enfriamiento industrial mediante renta y venta de chillers, sistemas de agua helada, respaldo temporal y aplicaciones críticas.
Nuestro enfoque considera capacidad requerida, temperatura objetivo, tipo de producto o proceso, condiciones ambientales, continuidad operativa, instalación, eficiencia y mantenimiento.
Para empresas que operan cuartos fríos, cadena de frío, alimentos, bebidas, almacenamiento o procesos industriales, contar con una solución confiable de enfriamiento es clave para reducir mermas, proteger producto y mantener estabilidad operativa.
Si tu empresa necesita capacidad adicional, respaldo de enfriamiento o una solución de agua helada para procesos críticos, Grupo TECSIR puede ayudarte a evaluar la alternativa adecuada.
Conclusión
Definir qué equipos necesita un cuarto frío requiere calcular la carga de refrigeración y analizar las condiciones reales de operación. No basta con seleccionar evaporadores o unidades condensadoras por tamaño; también deben considerarse aislamiento, puertas, infiltración, producto, carga interna, controles, seguridad, mantenimiento y eficiencia.
Referencias como ANSI/ASHRAE/IES 90.1, ASHRAE Refrigeration Handbook y ASHRAE 15 ayudan a establecer criterios técnicos para diseño, eficiencia y seguridad.
En Grupo TECSIR ofrecemos soluciones de renta y venta de chillers industriales para empresas que requieren enfriamiento confiable, respaldo operativo y sistemas de agua helada para aplicaciones industriales.
¿Qué equipos necesita un cuarto frío?
Un cuarto frío suele requerir evaporadores, unidad condensadora, paneles aislados de poliuretano, puertas, cortinas, tableros de control, tuberías, válvulas, controles e intercambiadores, dependiendo del sistema y del refrigerante utilizado.
¿Cómo se calcula el tamaño del sistema de refrigeración para un cuarto frío?
Se calcula con base en la carga de refrigeración, que incluye transmisión de calor, infiltración de aire, carga del producto, carga interna y carga generada por el propio equipo.
¿Qué es la carga de transmisión en un cuarto frío?
Es el calor que entra al espacio refrigerado a través de paredes, piso y techo. Depende del aislamiento, temperatura exterior, temperatura interior y área de la envolvente.
¿Por qué es importante el aislamiento en un cuarto frío?
Porque reduce la entrada de calor al espacio refrigerado. Un aislamiento deficiente aumenta consumo energético, reduce eficiencia y puede afectar la calidad del producto almacenado.
¿Qué normas o referencias aplican al diseño de cuartos fríos?
Pueden considerarse referencias como ANSI/ASHRAE/IES 90.1 para eficiencia energética, ASHRAE Refrigeration Handbook para diseño de instalaciones refrigeradas y ASHRAE 15 para criterios de seguridad en sistemas de refrigeración.
¿Cada cuánto debe darse mantenimiento a un cuarto frío?
Depende de la operación, tipo de producto y condiciones del sistema. En general, conviene establecer bitácoras periódicas de limpieza, revisión de evaporadores, condensadoras, tableros, puertas, sellos, drenajes y controles.
¿Los chillers industriales pueden usarse en aplicaciones de cuarto frío?
En algunos proyectos, los chillers industriales pueden utilizarse como parte de sistemas de agua helada, respaldo temporal o capacidad adicional para procesos relacionados con enfriamiento y cadena de frío.
¿Grupo TECSIR ofrece soluciones para sistemas de enfriamiento industrial?
Sí. Grupo TECSIR ofrece soluciones de renta y venta de chillers industriales para sistemas de agua helada, procesos productivos, respaldo temporal y aplicaciones críticas.
